Synthfool:Docs:Roland:SH Series:SH5


File NameSizeType
SH-5 Schematics (all below) 2.6M ZIP
SH-5 Schematics p.11 90K JPG

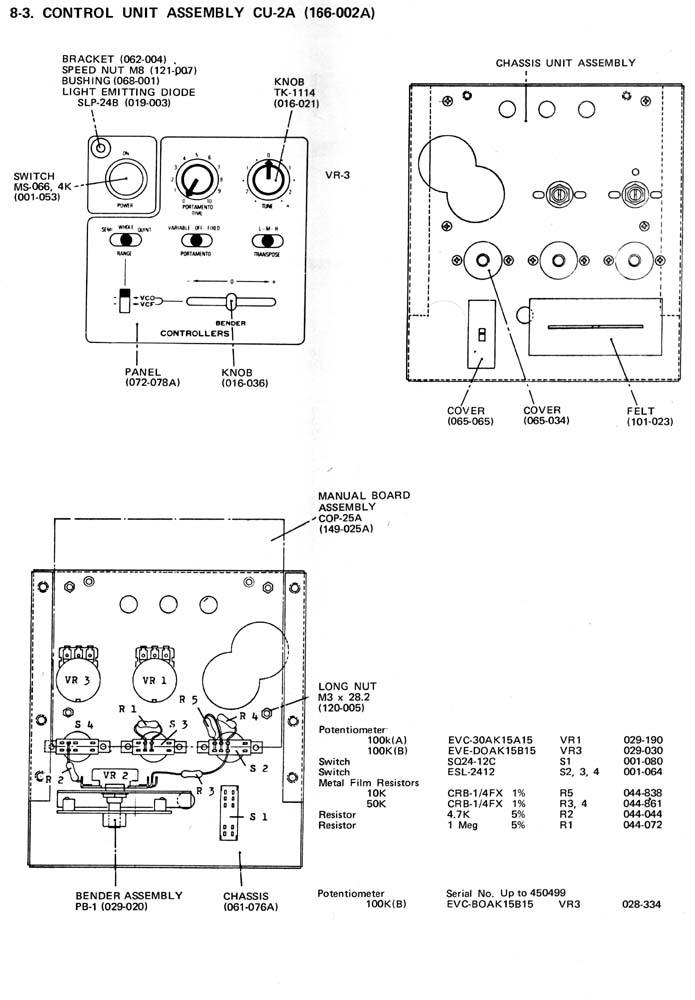

SH-5 Schematics p.12a 87K JPG

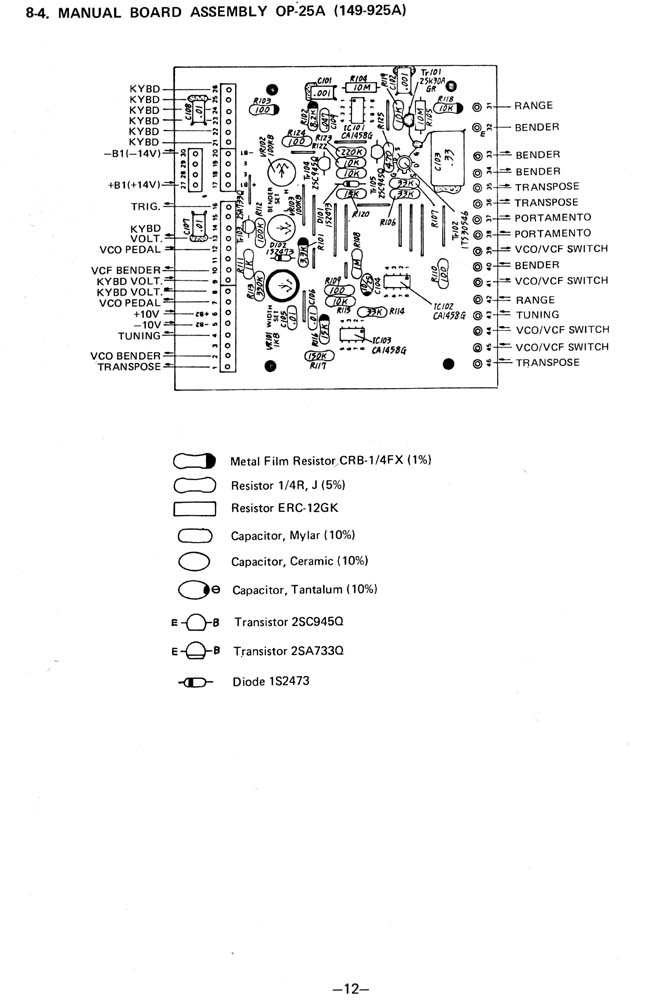

SH-5 Schematics p.12b 78K JPG

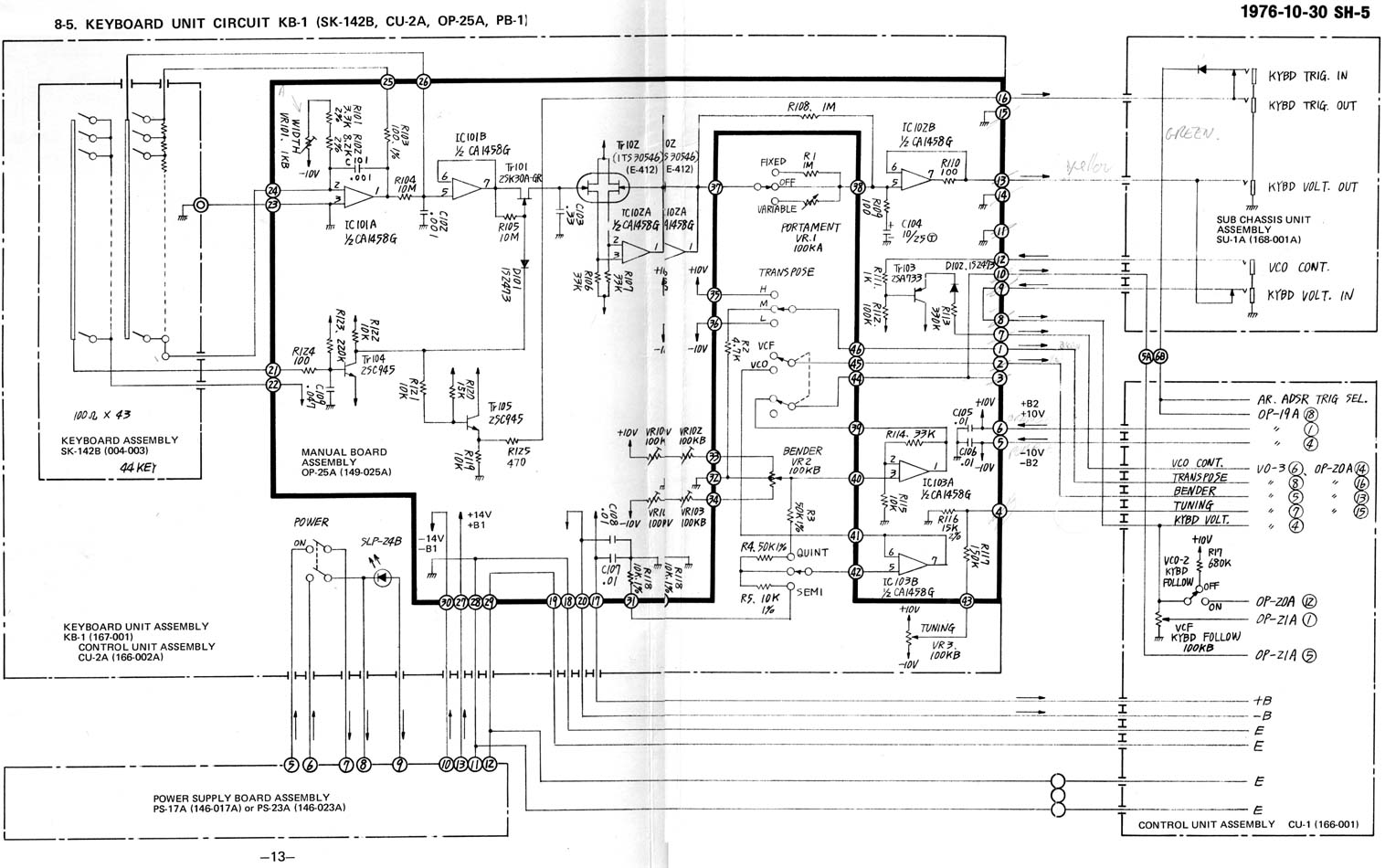

SH-5 Schematics p.13 206K JPG

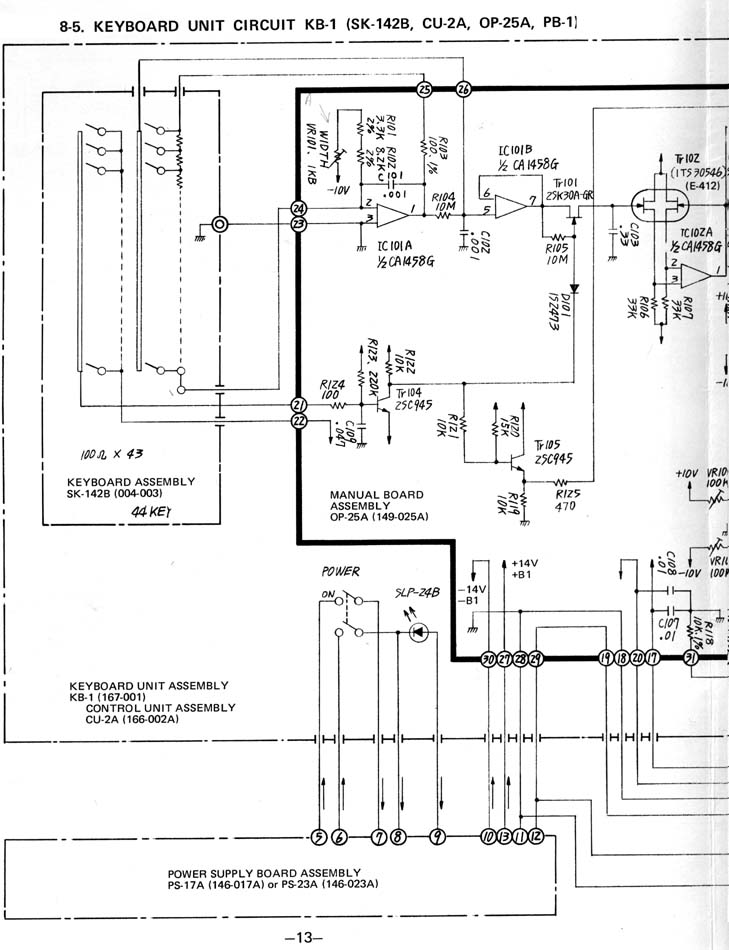

SH-5 Schematics p.13a 94K JPG

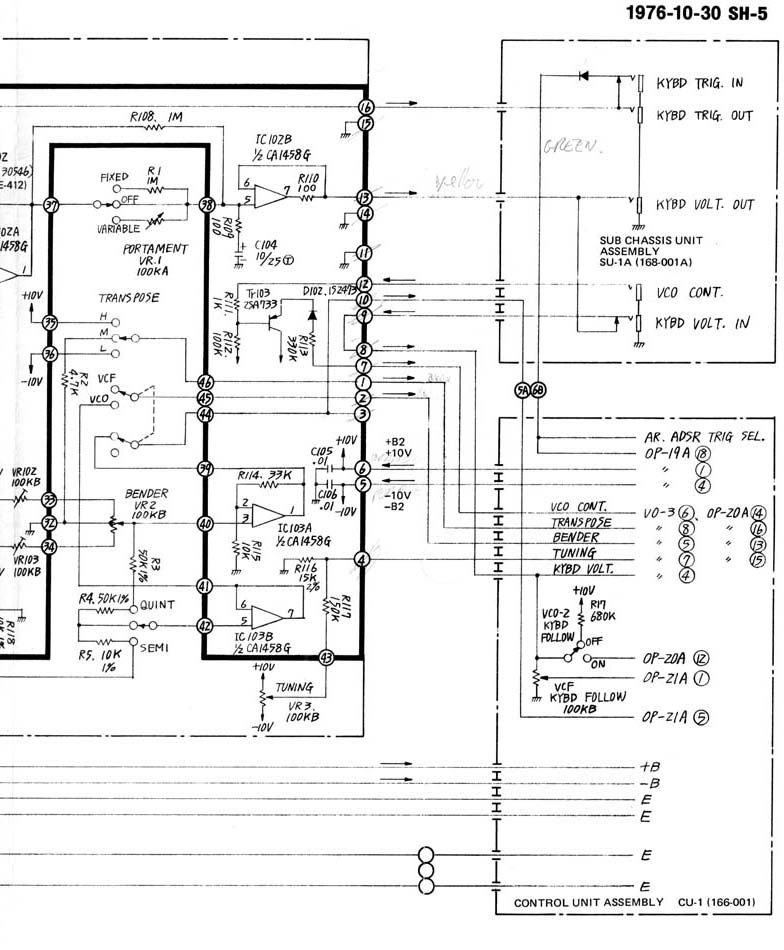

SH-5 Schematics p.13b 109K JPG
SH-5 Schematics p.15a 103K JPG

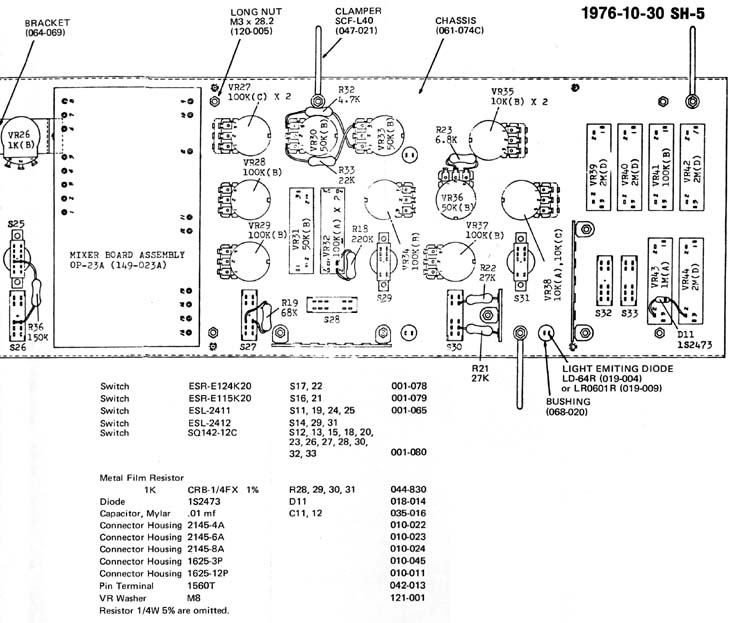

SH-5 Schematics p.15b 84K JPG

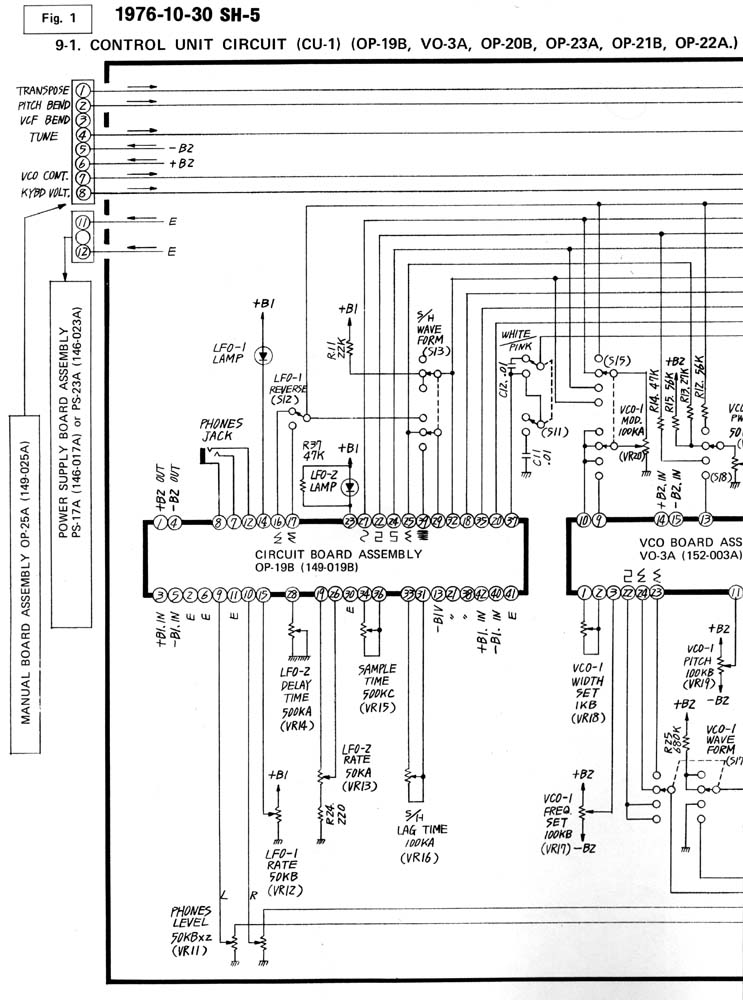

SH-5 Schematics p.16a 121K JPG

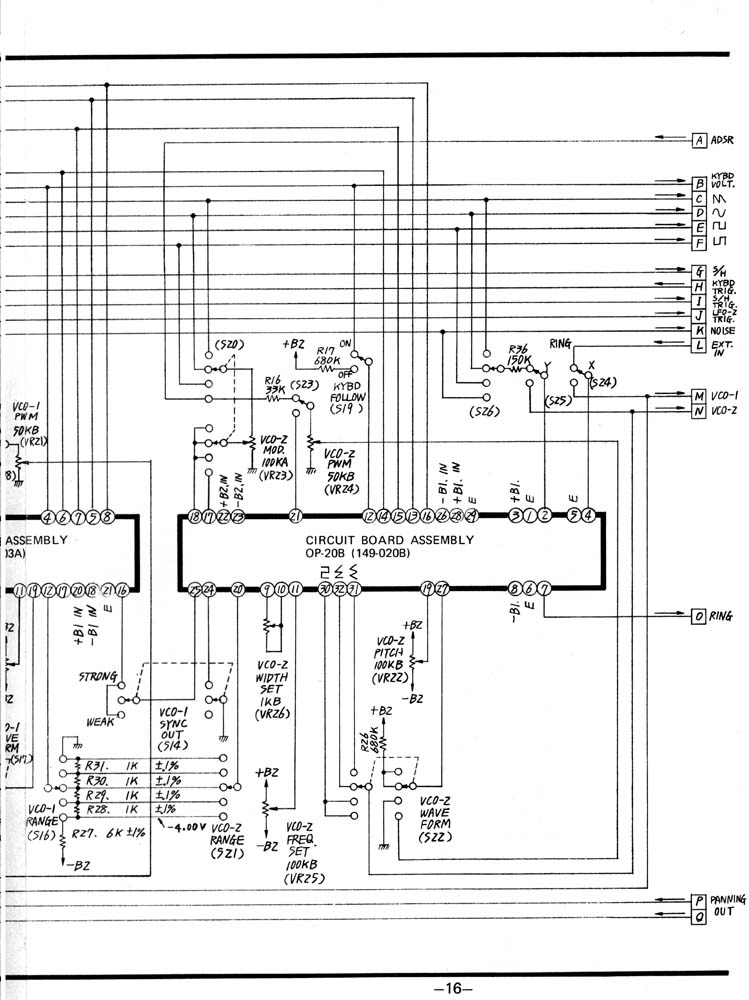

SH-5 Schematics p.16b 114K JPG

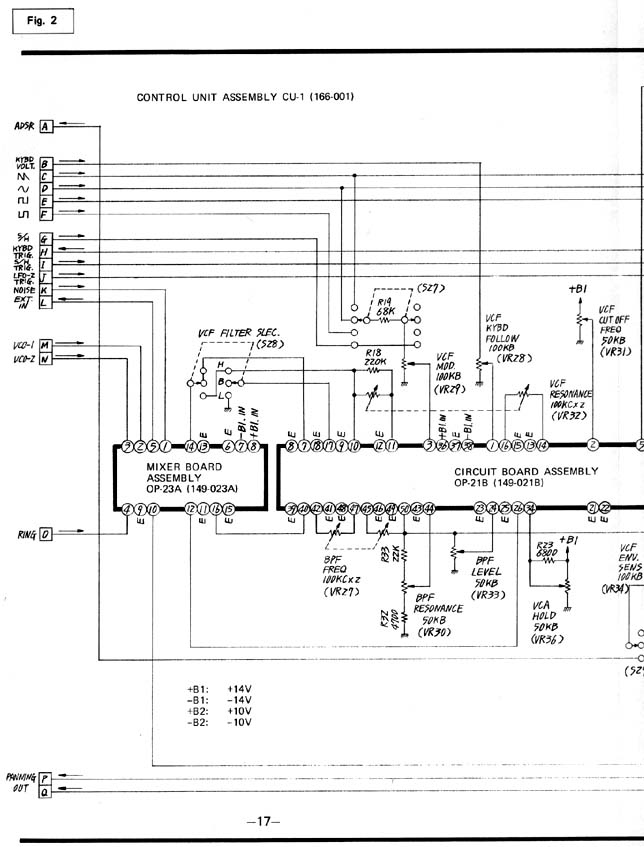

SH-5 Schematics p.17a 75K JPG

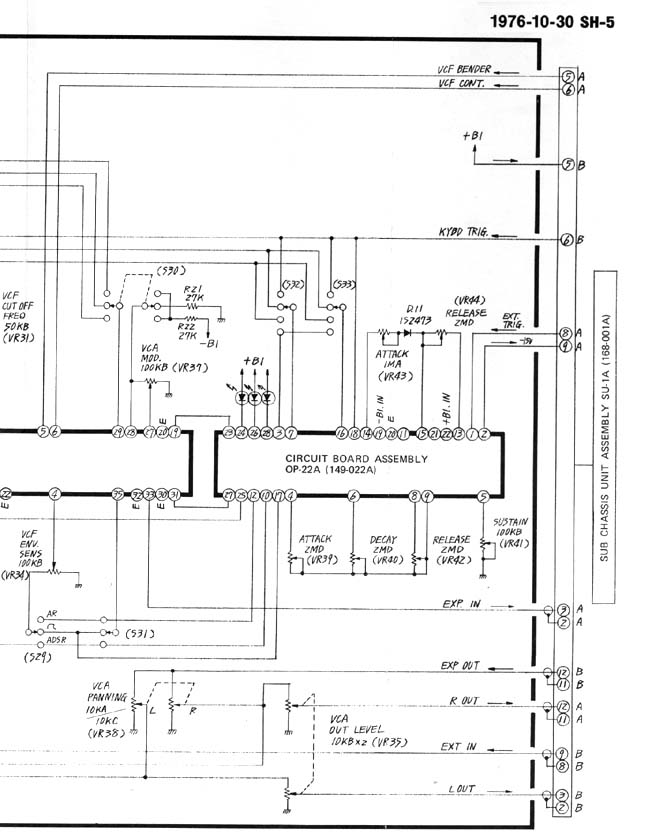

SH-5 Schematics p.17b 71K JPG

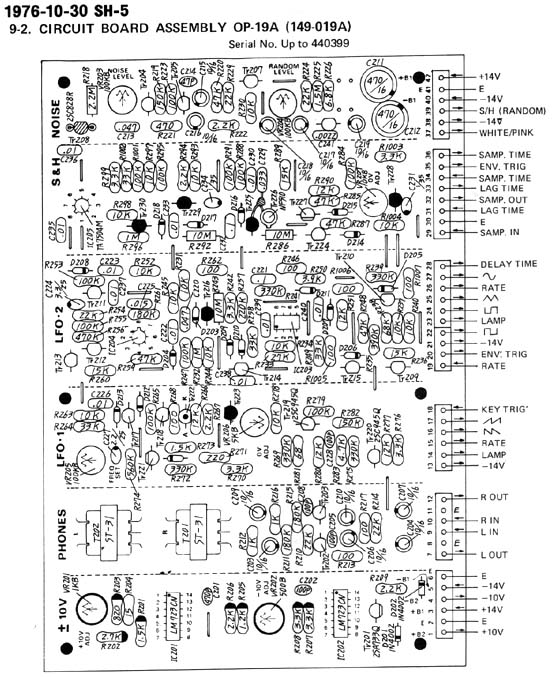

SH-5 Schematics p.18a 124K JPG

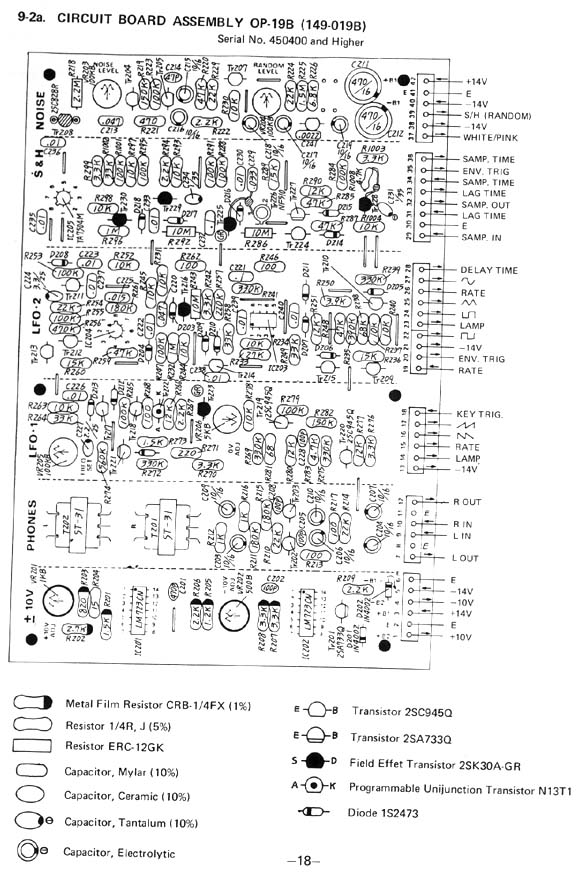

SH-5 Schematics p.18b 135K JPG

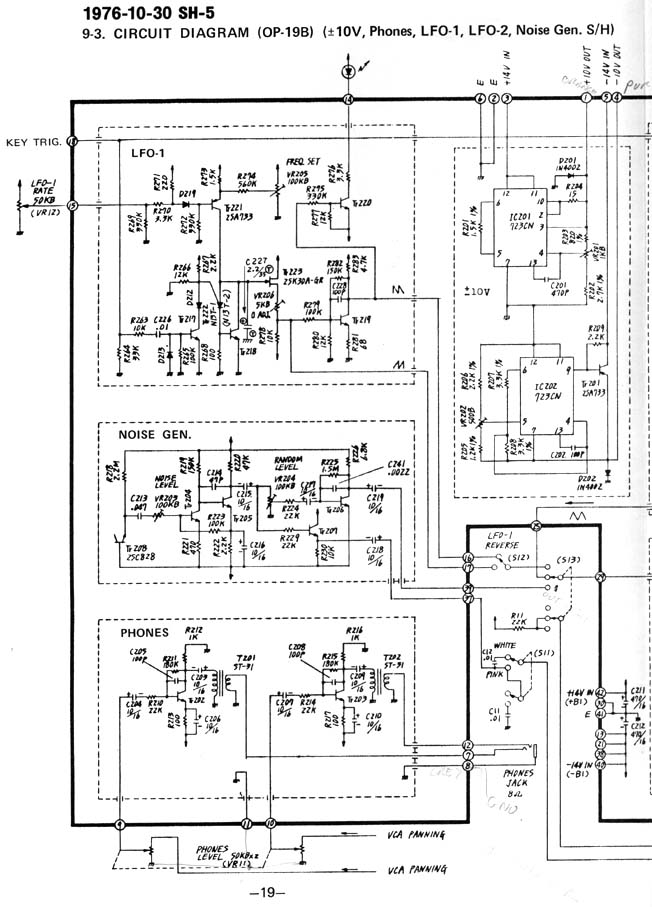

SH-5 Schematics p.19a 109K JPG

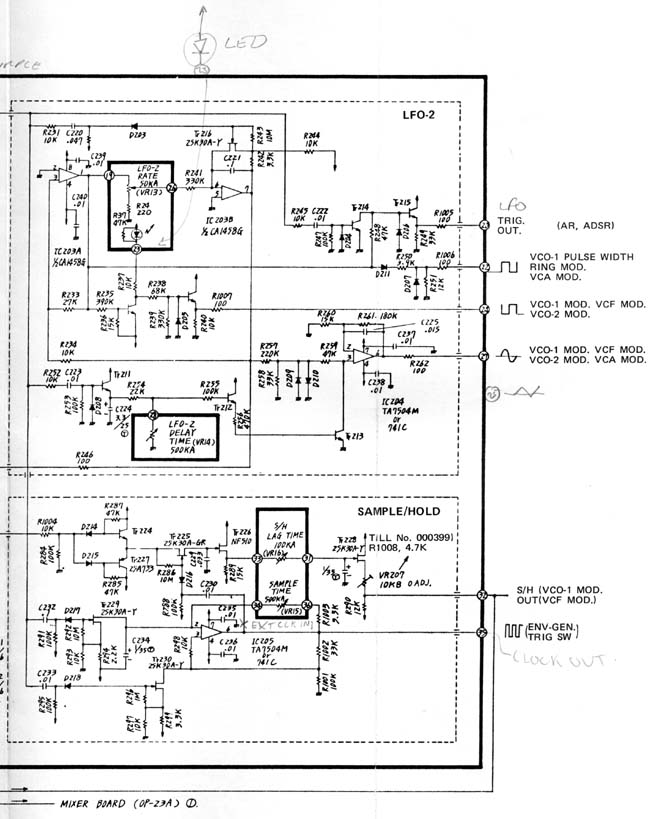

SH-5 Schematics p.19b 88K JPG

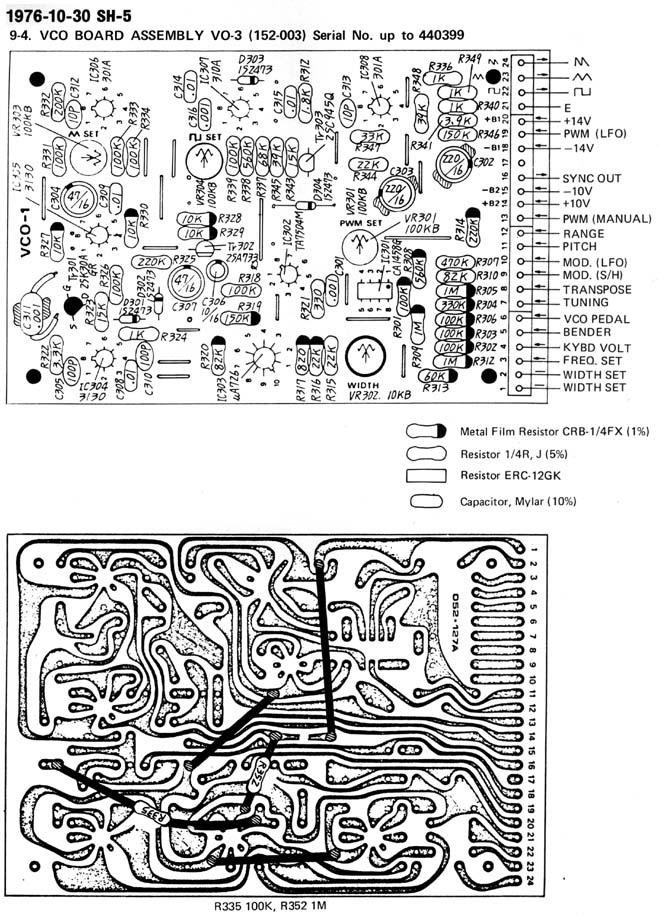

SH-5 Schematics p.20a 182K JPG

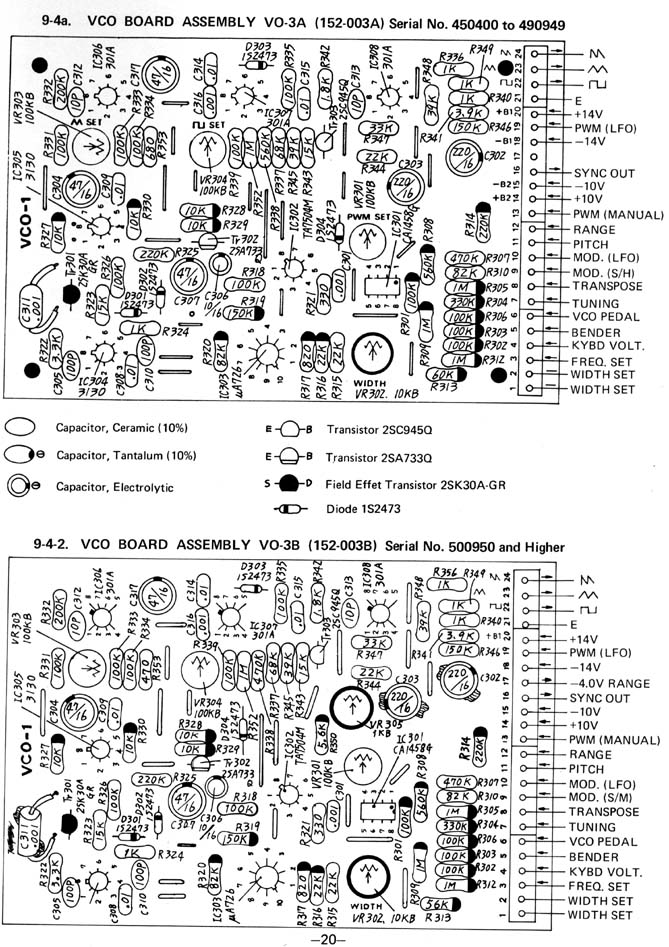

SH-5 Schematics p.20b 204K JPG

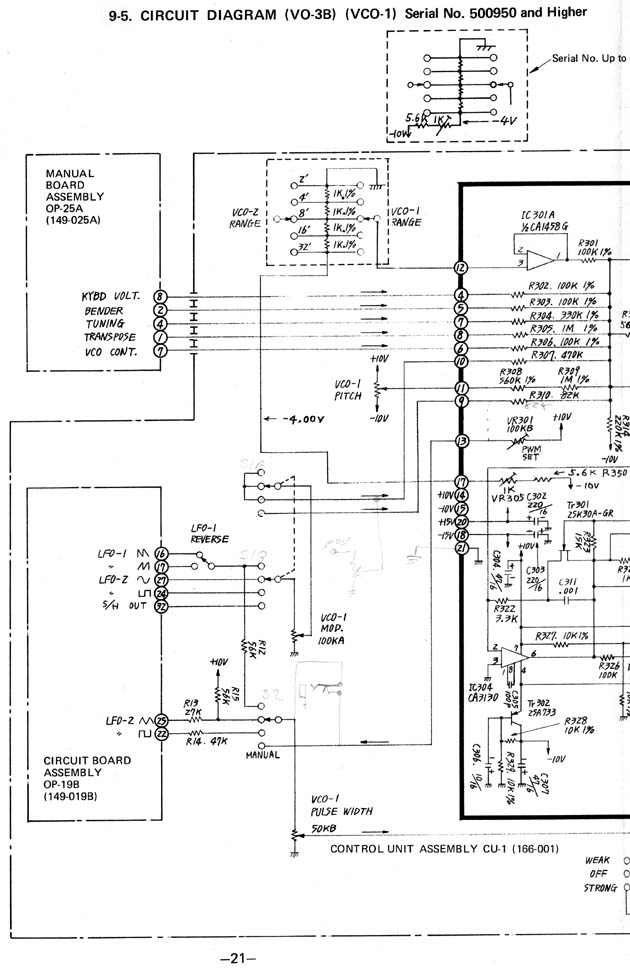

SH-5 Schematics p.21a 90K JPG
SH-5 Schematics p.21b 82K JPG

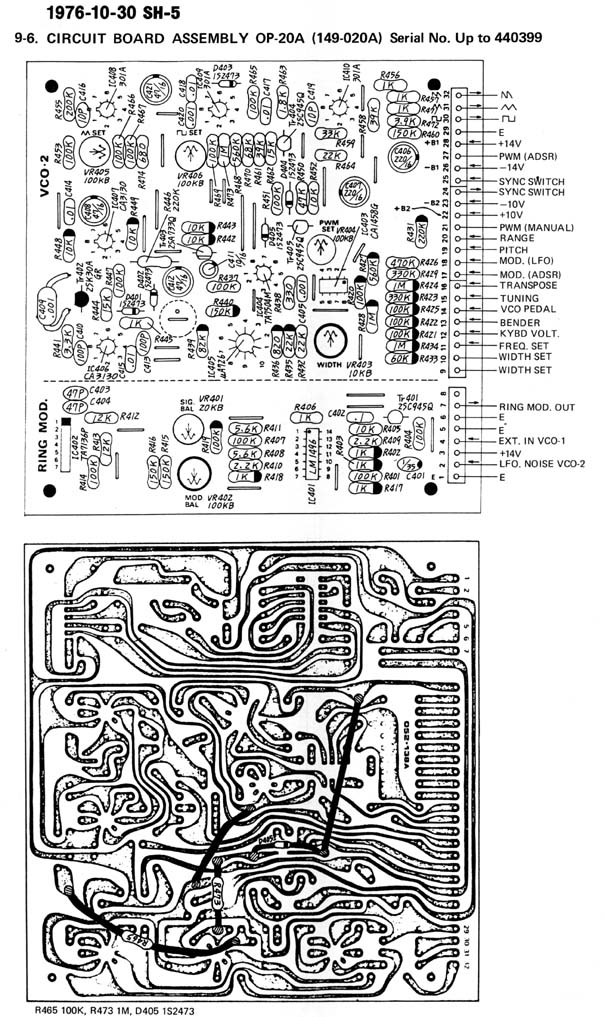

SH-5 Schematics p.22a 191K JPG

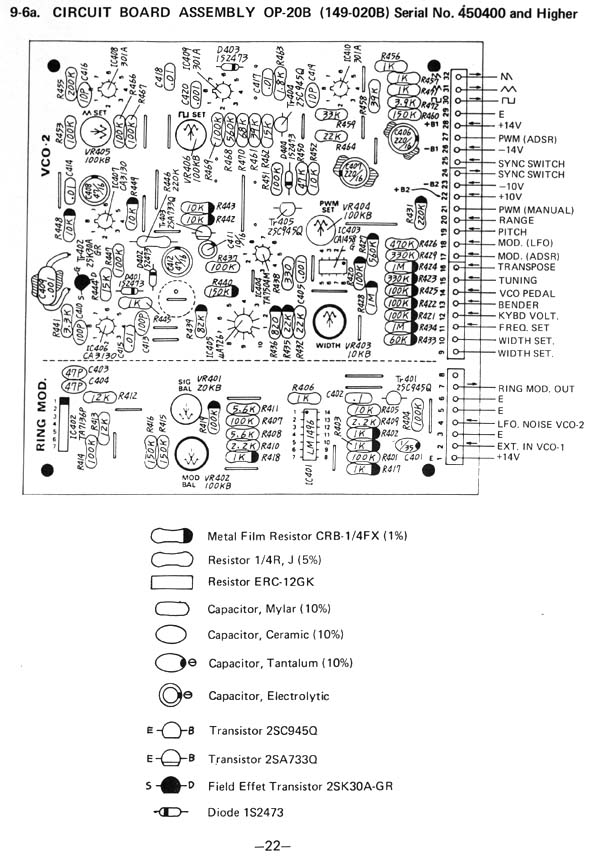

SH-5 Schematics p.22b 111K JPG

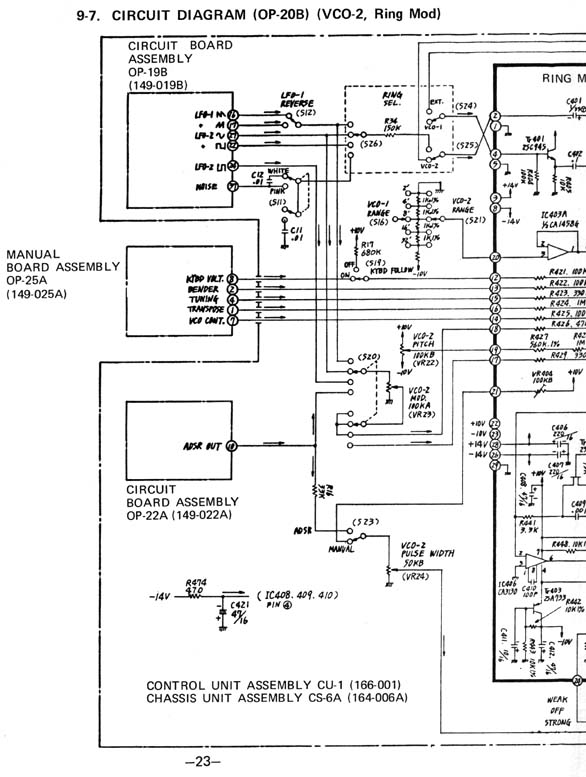

SH-5 Schematics p.23a 77K JPG

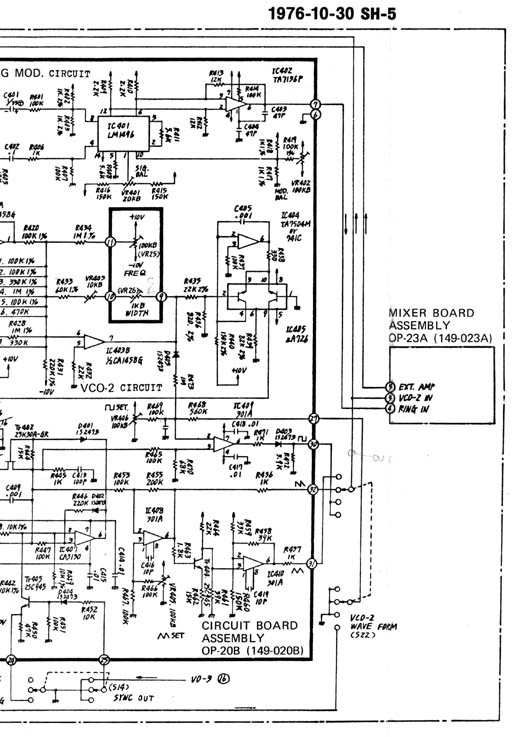

SH-5 Schematics p.23b 80K JPG
SH-5 Schematics p.24 63K JPG
